カーナビやドライブレコーダー、ETCなど、車に電装品を取り付けたいとき、ヒューズボックスから電源を取り出すDIY方法があるんですよ！
でも、「ヒューズ電源って向きがあるの？」「逆に挿しちゃったらどうなるの？」って不安になりますよね。
実は、この向きを間違えるとヒューズが飛んでしまったり、最悪の場合は車の電装系にトラブルが起きる可能性もあるんです！
この記事では、ヒューズ電源の正しい向きと、安全に電源を取り出すためのポイントを、初心者の方にもわかりやすく解説していきますね。
DIYで愛車をカスタマイズしたいあなたに、安心して作業できる知識をお届けします！

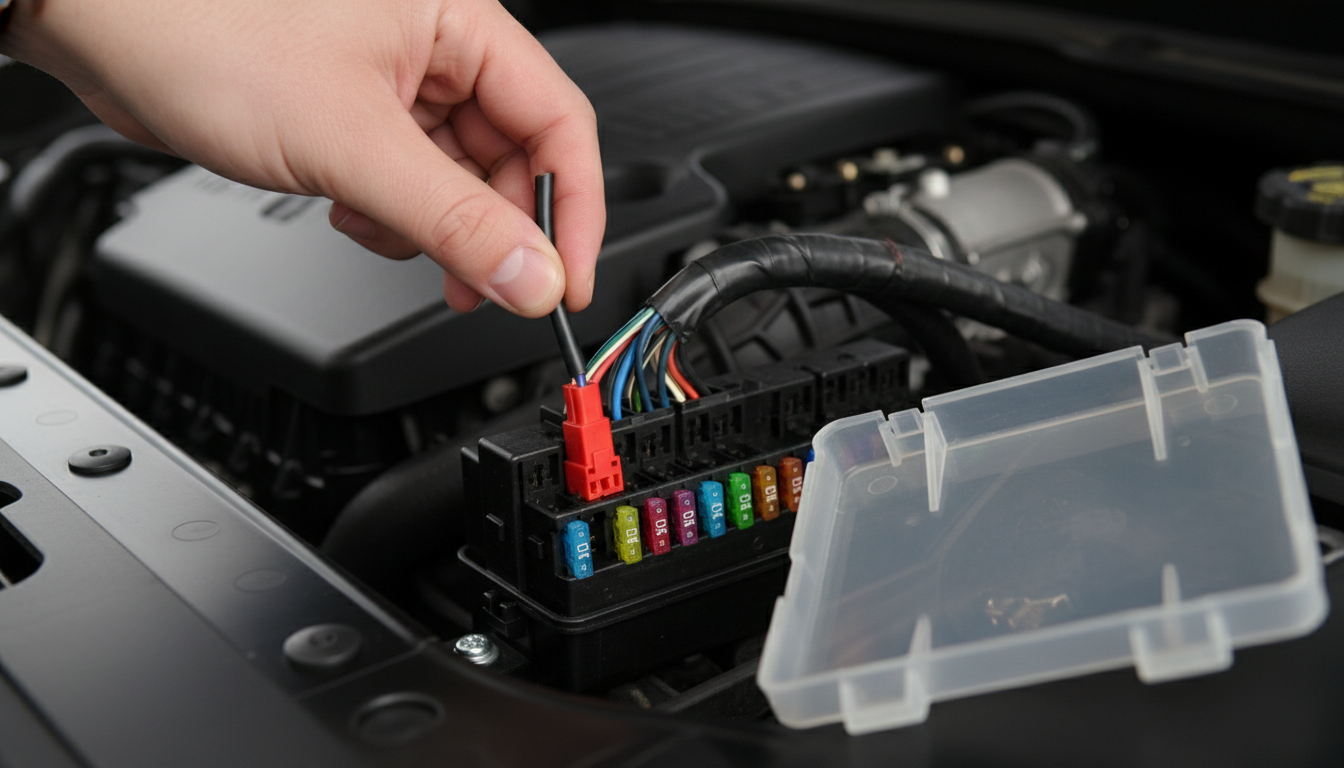

結論：コード側を電源側（上流）に向けて挿入する
ヒューズ電源の向きは、コードが出ている側を電源側（上流側、＋側）に合わせて挿入するのが正解です！
これはエーモンなどのメーカーが推奨している方法で、最も安全な取り付け方なんですよ。
ヒューズ自体には極性（プラスマイナス）はないんですが、ヒューズ電源から配線を取り出す際の方向がとても重要なんです。
電源から電流が流れてくる側（バッテリー側）にコードが来るように挿入することで、取り出した電流が元のヒューズを通過せず、ヒューズが飛ぶリスクを最小限に抑えられます！
逆向きに挿してしまうと、元の回路と取り出した電装品の合計電流が元のヒューズを通ることになり、容量オーバーでヒューズが切れやすくなってしまうんですね。

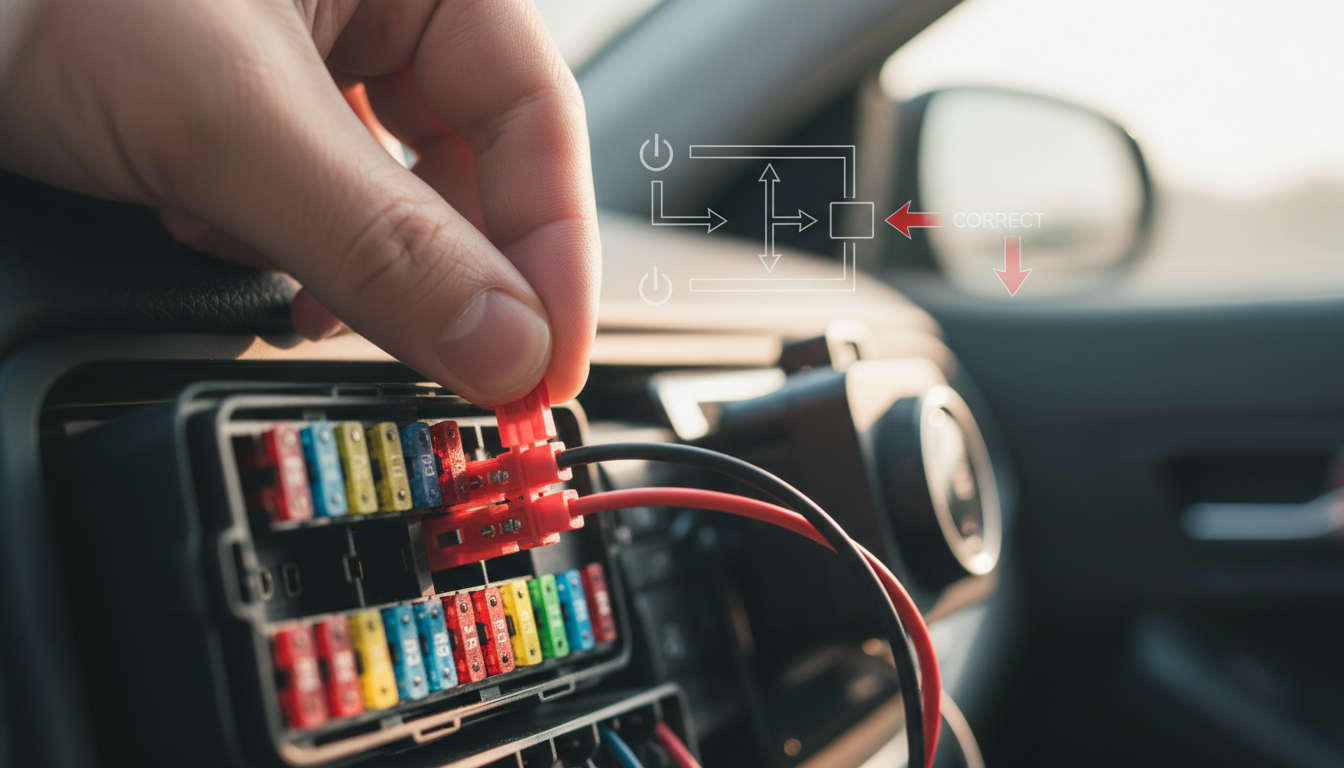

なぜ向きが重要なのか？電流の流れを理解しよう
電流の流れ方がポイント
ヒューズ電源の向きがなぜこんなに重要なのか、電流の流れから理解していきましょう！
車の電装系では、バッテリーから各装置に向かって電流が流れているんです。
ヒューズボックスには、それぞれの回路を保護するためのヒューズが配置されていて、電源側（上流）→ヒューズ→電装品側（下流）という順番で電流が流れています。
ヒューズ電源を使うと、この流れの途中から電源を分岐させることになるんですよね。
正しい向きで挿した場合の電流の流れ
コード側を電源側に向けて正しく挿入すると、どうなるでしょうか？
取り出した電流は、ヒューズ素子を通過せずに分岐していきます！
つまり、元の回路の電流と、新しく取り出した電装品の電流が、それぞれ別々に流れるイメージなんです。
これなら元のヒューズには元の回路分の電流しか流れないので、ヒューズが飛びにくくなるんですね。
驚きですよね！向きを変えるだけで、こんなに安全性が変わるんですよ。
逆向きに挿した場合のリスク
では、逆向きに挿してしまったらどうなるのでしょうか？
コード側を電装品側（下流）に向けて挿入すると、元の回路の電流と取り出した電装品の電流が合流して、元のヒューズを通過することになります。
例えば、元の回路が10A使っていて、新しい電装品が5A使う場合、合計15Aが元のヒューズを通ることになってしまうんです！
元のヒューズが15Aなら許容範囲ギリギリですが、もし元のヒューズが10Aだったら、すぐに飛んでしまいますよね。
これが逆向き挿入の最大のリスクなんですよ。
メーカー推奨の理由
エーモンなどのメーカーが電源側取り出しを推奨しているのは、こうした電流の流れを考慮した結果なんです。
2023年以降の情報では、YouTube動画やブログで向きの議論が活発になっていて、逆向きのメリットを主張する声もあるんですよね。
でも、エーモンへの直撃取材記事では、やはり電源側取り出しが基本だと再確認されているんです。
安全第一で考えるなら、メーカー推奨の向きで取り付けるのが一番安心ですね！

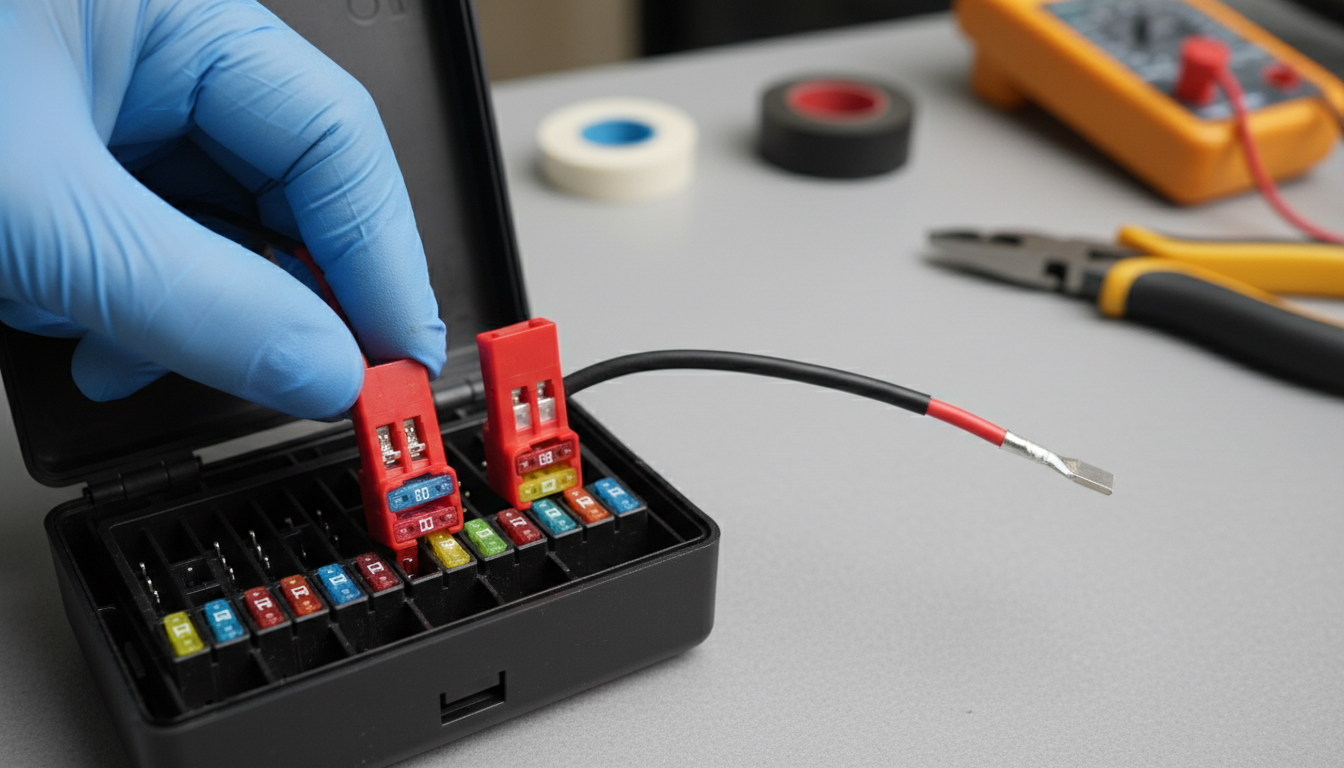

具体的な取り付け方法とチェックポイント
どのヒューズから電源を取り出すべき？
まず最初に考えるべきは、「どのヒューズから電源を取り出すか」ですよね！
車の取扱説明書を見ると、ヒューズボックスの各ヒューズが何の回路用なのか書いてあるんですよ。
おすすめは以下のヒューズです：
- シガーソケット用ヒューズ：比較的容量が大きく、ACC電源として使える
- ACC電源用ヒューズ：キーをACCにしたときだけ通電する
- オーディオ用ヒューズ：カーナビなどに適している
取り付けたい電装品によって、常時電源（バッテリー電源）が必要なのか、ACC電源（キーをひねったときだけ通電）が必要なのかを確認してくださいね。
ドライブレコーダーなら常時電源、カーナビならACC電源が一般的ですよ！
テスターで電源側を確認する方法
ヒューズの向きを間違えないために、テスター（検電テスター）で電源側を確認するのが確実です！
手順はとても簡単なんですよ：
- 車のキーをONまたはACCの位置にする
- ヒューズを抜く
- テスターの先端をヒューズの差込口の片側に当てる
- 反応があった側が電源側（上流側）です
この電源側にヒューズ電源のコードが来るように挿入すればOKなんです！
テスターは1000円前後で買えるので、DIYするなら一つ持っておくと便利ですよね。
ヒューズ容量の選び方
これも重要なポイントなんですが、取り出し用ヒューズの容量は、元のヒューズと同じかそれ以上にしてください！
例えば、元のヒューズが15Aなら、取り出し用ヒューズも15A以上を選ぶんです。
さらに、元の回路と取り付ける電装品の合計電流が、元のヒューズの容量を超えないように計算する必要があるんですよ。
計算例を見てみましょう：
- 元の回路：10A使用
- 新しい電装品：3A使用
- 合計：13A
- 元のヒューズ：15A → OK！余裕があります
もし合計が元のヒューズの容量を超えそうなら、その回路からの電源取り出しは諦めて、別の回路を探した方が安全ですね。
実際の取り付け手順
それでは、実際の取り付け手順を見ていきましょう！
- 車のバッテリーのマイナス端子を外す（安全のため）
- 取り出したいヒューズを抜く
- テスターで電源側を確認する
- ヒューズ電源のコード側を電源側に向けて挿入する
- 配線を電装品につなぐ
- バッテリーのマイナス端子を戻す
- 動作確認をする
YouTubeで「ヒューズ電源 取り付け」と検索すると、視覚的にわかりやすい動画がたくさん見つかりますよ！
動画で確認しながら作業すると、初めての方でも安心して取り組めますよね。
中間ヒューズを追加する選択肢
さらに安全性を高めたい方には、中間ヒューズを追加する方法もあります！
取り出した配線の途中にもう一つヒューズを入れることで、新しく取り付けた電装品の回路を個別に保護できるんです。
この方法なら、万が一新しい電装品側でトラブルが起きても、元の回路には影響が出にくくなりますよね。
特に大きな電流を使う電装品を取り付ける場合は、検討する価値がありますよ！

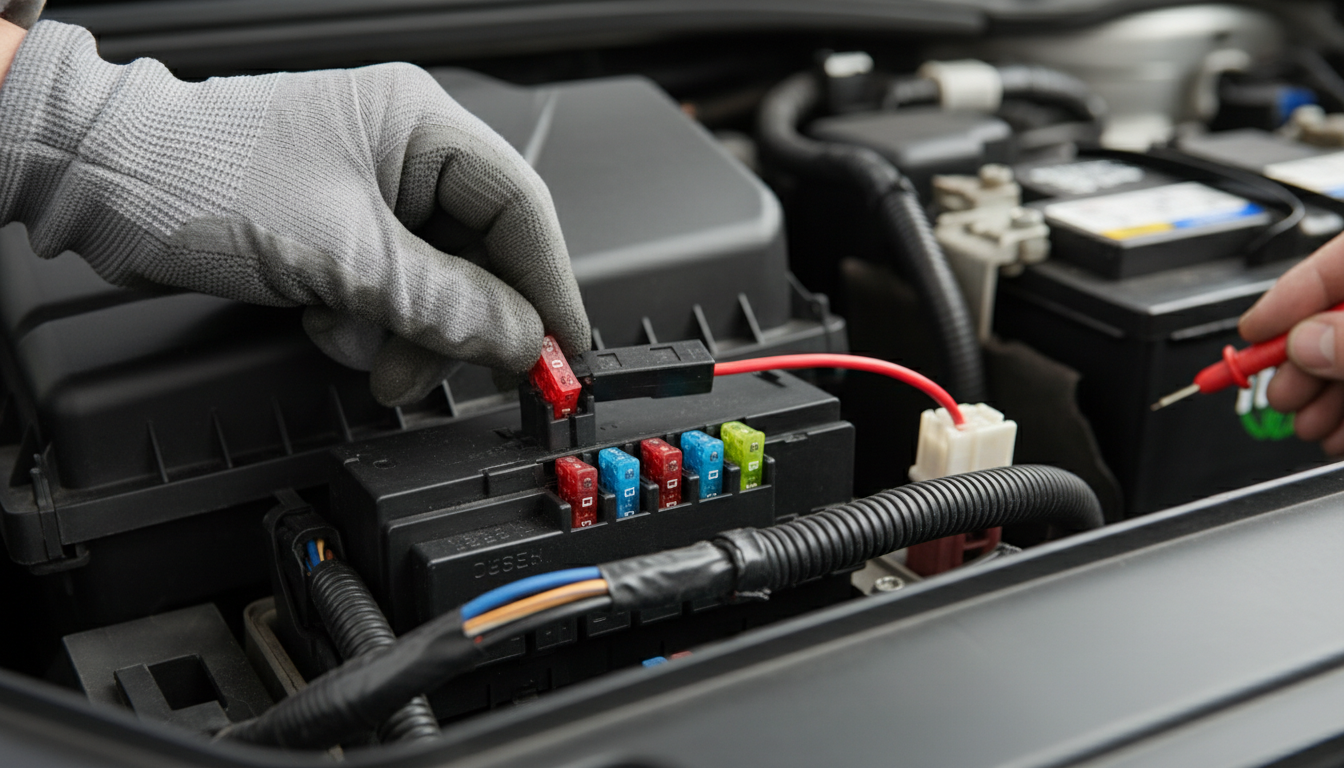

よくある疑問と注意点
逆向きにするメリットはあるの？
実は、逆向き取り付けを推奨する意見も一部にあるんですよ。
逆向きにすると、上流側での短絡（ショート）が起きたときに、元のヒューズが飛んで保護できるというメリットがあるんです。
でも、これは特殊なケースを想定した考え方なんですよね。
一般的なDIYでは、やはりメーカー推奨の電源側取り出しの方が、ヒューズが飛びにくく安定して使えるんです。
どちらを優先するかは、何を重視するかによりますが、初心者の方はメーカー推奨の向きで取り付けるのが無難ですよ！
向きを間違えて取り付けてしまったら？
「もう取り付けちゃったけど、もしかして向き間違えた？」って不安になることもありますよね。
確認する方法は簡単です：
- 電装品が正常に動作しているか
- ヒューズが飛んでいないか
- 元の回路（例：シガーソケット）も正常に動くか
もし問題なく動いているなら、とりあえずは大丈夫かもしれません。
でも、容量ギリギリで使っている可能性もあるので、時間があるときに正しい向きに付け直すことをおすすめします！
ヒューズが飛んだらどうすればいい？
作業後にヒューズが飛んでしまった場合、考えられる原因は：
- 容量オーバー（合計電流が大きすぎる）
- 配線のショート
- 接続不良
まずは配線を確認して、ショートしていないかチェックしてください。
問題がなければ、より容量の大きいヒューズに変えるか、別の回路から電源を取ることを検討しましょう。
ただし、元の回路の設計容量を超えて大きなヒューズにするのは危険なので、車の取扱説明書で確認してくださいね！
まとめ：正しい向きで安全なDIYを
車のヒューズから電源を取り出す際の向きについて、ここまで詳しく見てきましたね！
重要なポイントをもう一度おさらいしましょう：
- コード側を電源側（上流側）に向けて挿入するのが基本
- 正しい向きなら、取り出し電流がヒューズ素子を通過せず安全
- 逆向きだと合計電流がヒューズを通り、飛ぶリスクが高まる
- テスターで電源側を確認してから作業するのが確実
- ヒューズ容量は元のヒューズと同じかそれ以上を選ぶ
- 合計電流が元のヒューズの容量を超えないように計算する
この向きを守るだけで、ヒューズが飛ぶトラブルを大幅に減らせるんですよ！
エーモンなどのメーカーも推奨している方法なので、安心して取り組めますよね。
さあ、安全に愛車をカスタマイズしましょう！
ヒューズ電源の取り出しは、一見難しそうに見えるかもしれませんが、正しい知識があれば誰でもできるDIYなんです！
向きさえ間違えなければ、カーナビやドライブレコーダー、スマホの充電器など、さまざまな電装品を自分で取り付けられるようになりますよ。
初めての方は、まずテスターで電源側を確認することから始めてみてください。
YouTube動画を見ながら作業すれば、視覚的にも理解しやすいですし、安心して進められますよね！
不安な場合は、経験者の友人に見てもらったり、カー用品店で相談するのもいいでしょう。
正しい知識と丁寧な作業で、あなたの愛車を快適にカスタマイズしていきましょう！
きっと自分で取り付けた電装品は、愛着もひとしおですよ。
安全運転と楽しいカーライフを！
