カムリハイブリッドにドライブレコーダーやレーダー探知機を取り付けたいけど、電源をどこから取ればいいのか迷っていませんか？
実は、ハイブリッド車の電源取り出しって、普通のガソリン車とはちょっと違うんですよ！
間違った場所から電源を取ると、ECUに負担がかかって故障の原因になってしまうんです。
でも安心してください！
この記事では、カムリハイブリッドで安全に電源を取り出す方法を、初心者の方でもわかりやすく解説していきますね。
室内ヒューズボックスからの取り出し方、オプションコネクタの活用法、そしてリレーを使った安全な配線方法まで、具体的な手順をご紹介します！

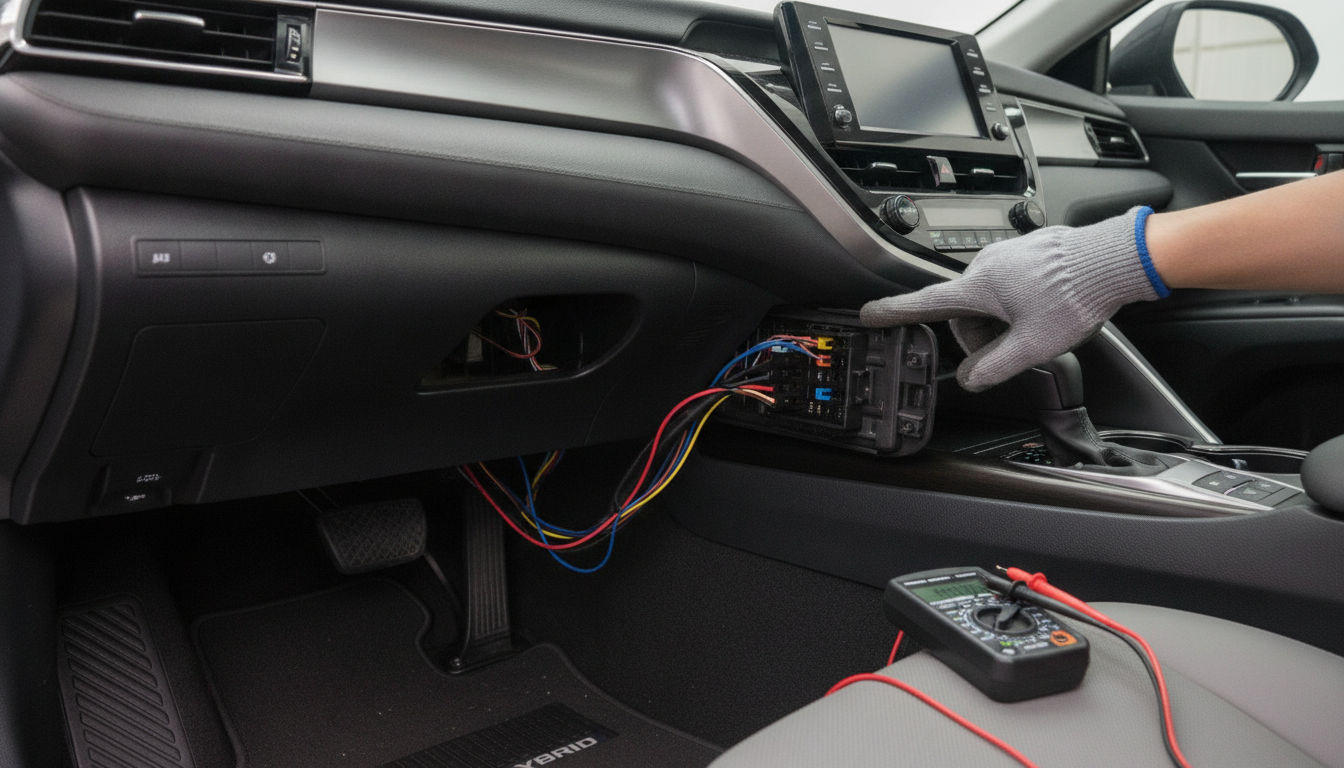

カムリハイブリッドの電源取り出しは室内ヒューズボックスが基本！
結論から言うと、カムリハイブリッドで電源を取り出すなら、室内ヒューズボックスやオプションコネクタを使うのが最も安全なんです！
特にドライブレコーダーやレーダー探知機などの小電力機器なら、助手席側のヒューズボックスから取り出す方法が推奨されているんですよ。
エンジンルームのヒューズボックスにも電源はありますが、ハイブリッドシステムやECU系統に直結しているものが多いため、直接そこから電装品を動かすのは避けるべきとされています。
特に「INJ」や「ECU-IG2」といったヒューズは、エンジンコントロールコンピューターに直結しているため触らない方がいいんです！
大電流を必要とする電装品の場合は、リレーを使ってバッテリーから直接電源を取る構成が安全ですよ。

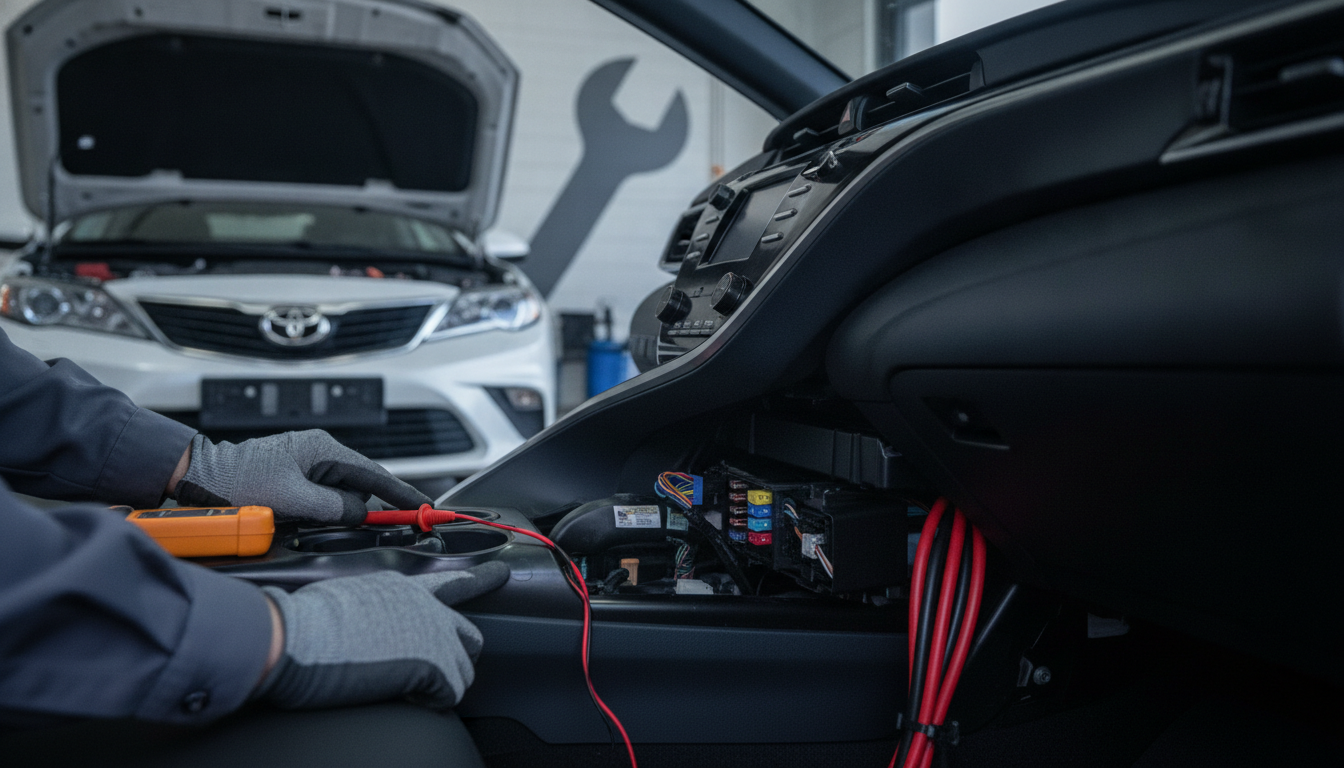

なぜ室内ヒューズボックスからの電源取り出しが推奨されるのか？
ハイブリッド車特有の電装システムの複雑さ
カムリハイブリッドって、普通のガソリン車と比べて電装システムがとても複雑なんですよね。
高電圧バッテリーとECU、モーター制御システムなど、たくさんの電子機器が連携して動いているんです。
だからこそ、誤った場所から電源を取ると、車両全体のシステムに影響を与えてしまう可能性があるんですよ。
特にエンジンルームのヒューズボックスには、ハイブリッドシステムの制御に関わる重要な回路がたくさんあります。
実は、XV70系カムリのエンジンルーム側ヒューズには「INJ」というものがあるんですが、これはエンジンコントロールコンピューターに直結しているため、できれば触ってほしくないヒューズとされているんです！
室内ヒューズボックスが安全な理由
それに対して室内ヒューズボックスは、アクセサリー類への電源供給を目的とした回路が多いんですね。
助手席のグローブボックス下あたりにあるヒューズボックスからなら、シガーソケットやアクセサリー用の回路を利用できるため、車両の重要なシステムに影響を与えにくいんです！
エーモンなどのヒューズ電源を使えば、既存のヒューズに割り込ませる形で簡単に電源が取れますよ。
これなら配線を切断したり加工したりする必要もないので、初心者の方でも比較的安心して作業できるんじゃないでしょうか？
ECU系ヒューズを避けるべき明確な理由
なぜECU系のヒューズから電源を取っちゃいけないのか、もう少し詳しく説明しますね。
ECU（エンジンコントロールユニット）は、エンジンの燃料噴射や点火タイミングなど、車の走行に直接関わる重要な制御を行っているんです。
この回路に余計な電装品を接続すると、電圧降下やノイズが発生する可能性があります。
最悪の場合、ECUの誤動作を引き起こしたり、保証が効かなくなったりすることもあるんですよ！
だから安全第一で、専用のアクセサリー回路から電源を取ることが大切なんですね。

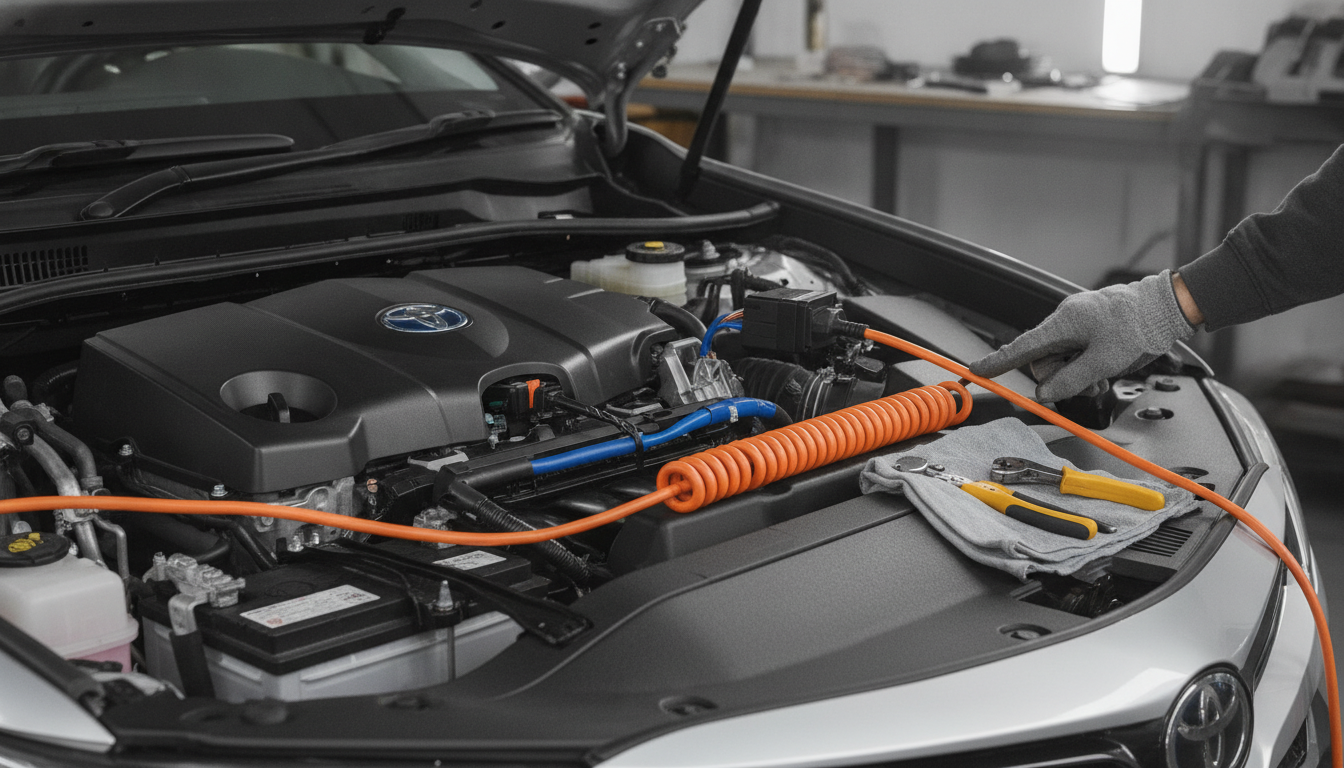

カムリハイブリッドの電源取り出し具体例
室内ヒューズボックスからの取り出し方法
それでは実際に、室内ヒューズボックスからどうやって電源を取り出すのか見ていきましょう！
室内ヒューズボックスは助手席のグローブボックス下側のパネルを外した先にあるんですよ。
まずはパネルを外すところから始めるんですが、内張り剥がしなどの工具があると便利ですね。
ヒューズボックスが見えたら、ACC電源や常時電源を取りたいヒューズを探します。
この時、必ずテスターを使って電圧を確認してください！
ACC電源なら、キーをACCの位置にした時だけ12V出るはずです。
確認できたら、エーモン製などのヒューズ電源を既存のヒューズと入れ替える形で取り付けます。
ヒューズ電源には向きがあるので、電源側と負荷側を間違えないように注意してくださいね！
ドライブレコーダーの場合は、ACC電源と常時電源、そしてアースの3本が必要になります。
アースは近くのボルトやネジに車体と接続すればOKですよ！
オプションコネクタ（オプションカプラー）の活用
XV70系カムリには、実は便利なオプションコネクタが用意されているんです！
これ、知らない方も多いんじゃないでしょうか？
室内ヒューズボックスの付近にあるこのコネクタから、ACC電源やIG電源、イルミ電源などを取り出すことができるんですよ。
専用のカプラーを使えば配線の切断も不要で、とてもスマートに電源が取れます！
ただし注意点があって、このオプションコネクタは小容量向けなんです。
ドライブレコーダーやレーダー探知機程度なら問題ありませんが、大電流を消費する電装品には向いていません。
大電流機器の場合は、次に紹介するリレーを使った方法がおすすめですよ！
リレーを使った安全な大電流取り出し方法
デイライトやイルミネーションなど、消費電力が大きい電装品を取り付けたい場合は、リレーを使った構成が必須なんです！
この方法なら、ECU系の回路に負担をかけずに、大電流を安全に取り出せるんですよ。
構成はこんな感じです：
- IG信号線：リレーのコイル側にだけ接続（消費電流はごくわずか）
- 電装品本体の電源：バッテリーまたはエンジンルームの充電用端子から常時電源を取得
- リレー：IG信号が入った時だけ、バッテリーから電装品へ電源を流す
このやり方なら、キーをONにした時だけ電装品が動く仕組みになるんです！
カムリ70系の場合、バッテリーはトランクルームに設置されているため、エンジンルームにある充電用のプラス端子から常時電源を取るのが一般的ですよ。
リレーを使うことで、ヘッドライト裏などの細い配線から直接電流を取る危険性を避けられるんですね！
シガーソケット裏からの簡易取り出し方法
もっと手軽に電源を取りたい！という方には、シガーソケット裏から取り出す方法もあるんです。
トヨタ車用の「シガーソケット電源取り出しハーネス」という便利な製品が販売されていて、これを使えば比較的簡単に作業できますよ。
シガーソケットの裏側に専用ハーネスを割り込ませることで、ACC電源を分岐できるんです！
ただし、シガーソケットの回路容量には限りがあるので、あまり消費電力の大きい機器は接続しないように注意してくださいね。
ドライブレコーダー程度なら問題ありませんが、複数の機器を接続する場合は、やはり室内ヒューズボックスから個別に取った方が安全です！
カムリハイブリッドの電源取り出しで失敗しないために
ここまで色々な方法をご紹介してきましたが、最後に大切なポイントをまとめておきますね。
電源取り出しの基本は「室内ヒューズボックス」または「オプションコネクタ」を使うことです！
小電力機器なら、これらの場所から安全に電源が取り出せます。
エンジンルームのヒューズボックスは、特に「INJ」「ECU-IG2」など、ECU系統のヒューズには手を出さないように注意してください。
大電流を必要とする電装品の場合は、必ずリレーを使った構成にして、バッテリーから直接電源を取るようにしましょう。
作業前には必ずテスターで電圧を確認して、エアバッグやABS、重要な安全装置のヒューズは絶対に使わないこと！
これだけ守っていただければ、安全に電源取り出しができるはずですよ。
まずは室内ヒューズボックスから始めてみましょう！
電源取り出しって、最初は難しく感じるかもしれませんね。
でも、正しい場所から正しい方法で取り出せば、決して危険な作業ではないんですよ！
特にドライブレコーダーの取り付けなら、室内ヒューズボックスから始めてみるのがおすすめです。
エーモンのヒューズ電源を使えば、配線を切ったり加工したりする必要もありませんからね。
不安な場合は、最初の1回だけでもプロに相談したり、一緒に作業してもらったりするのもいいかもしれません。
一度やり方を覚えてしまえば、次からは自分でメンテナンスできるようになりますよ！
カムリハイブリッドをもっと便利に、もっと快適にカスタマイズして、ドライブを楽しんでくださいね！
