HDD 4ピン電源のピンアサインって？

パソコンの自作や古いHDDの接続で「4ピン電源コネクタ」に出会ったことはありませんか？

白い樹脂に黄色・黒・赤の配線が束になったこのコネクタ、実は「どのピンに何ボルトが流れているのか」を正しく理解しないと、大切なHDDを壊してしまう危険性があるんですよ！

この記事では、HDD用4ピン電源コネクタのピンアサインについて、初心者の方にもわかりやすく徹底解説していきますね。

配線の色の意味から向きの判断方法、最近主流のSATA電源との違い、さらには変換ケーブルの使い方まで、この記事を読めば4ピン電源コネクタのすべてが理解できますよ！

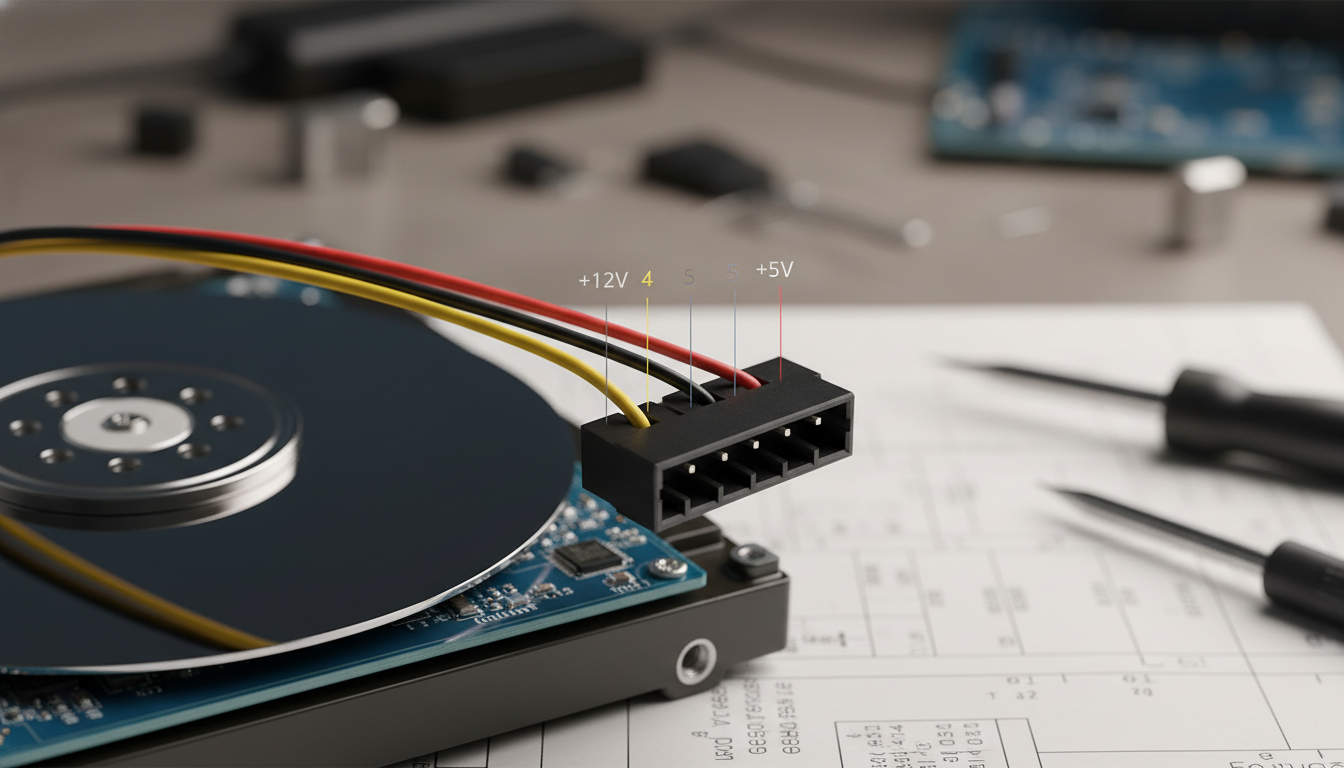

4ピン電源コネクタのピンアサインはこうなっています！

まず結論からお伝えしますね！

HDD用の4ピン電源コネクタ（ペリフェラル電源コネクタ、大4ピン、Molex 4ピンとも呼ばれます）のピンアサインは、以下のように配置されているんです。

• ピン1：黄色線 → +12V（HDDモーターやファン駆動用）
• ピン2：黒色線 → GND（0Vのグランド）
• ピン3：黒色線 → GND（0Vのグランド）
• ピン4：赤色線 → +5V（基板ロジックや電子回路用）

この配置は、PC用ATX電源ユニットの標準的な構成とされていて、多くの解説サイトや変換ケーブル製品でも前提とされている配列なんですよ！

つまり、黄色線と赤色線が電源供給、間の2本の黒色線がグランド（基準点）というシンプルな構造になっているんですね。

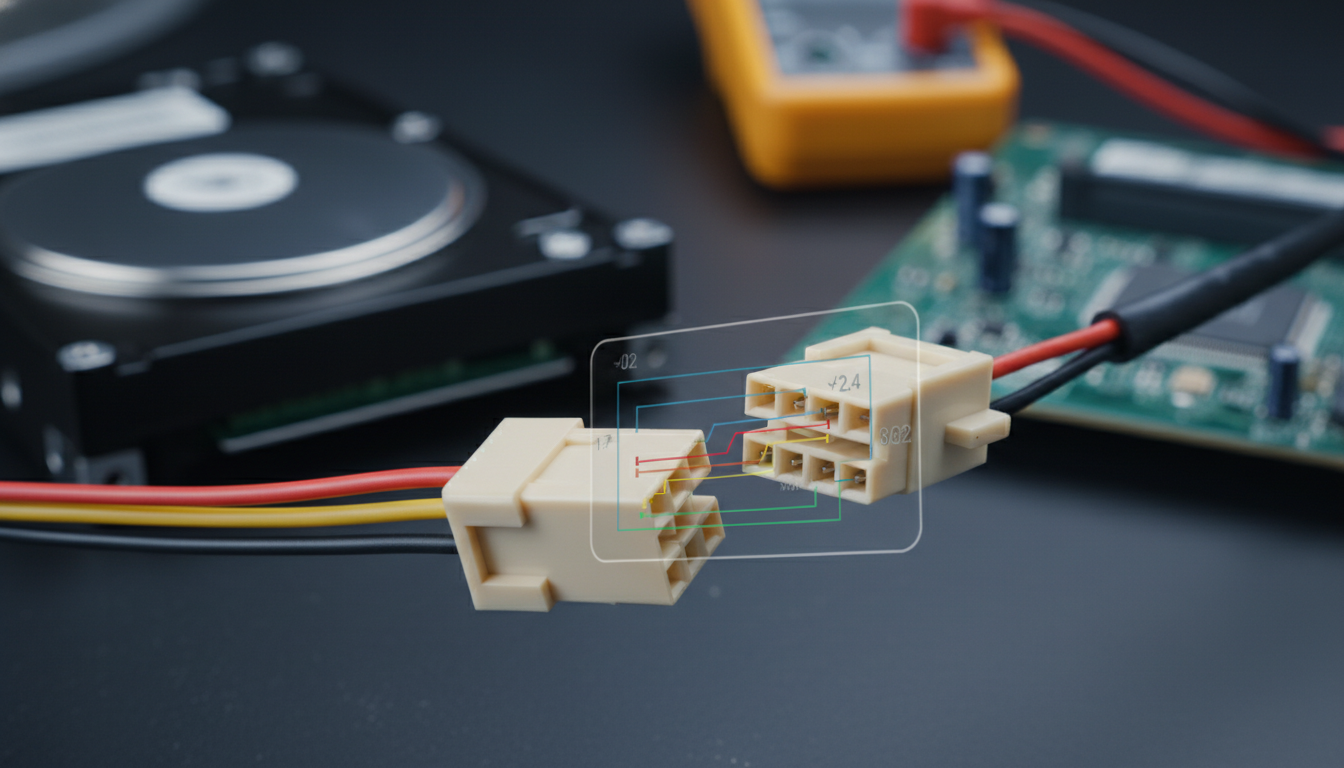

なぜこのピンアサインになっているの？

HDDには2種類の電圧が必要なんです

実は、ハードディスクドライブって2種類の電圧を必要とする機器なんですよ！

+12Vは主にHDD内部のモーター（ディスクを回転させる部分）を駆動するために使われます。

一方で、+5Vは基板上のロジック回路や制御用の電子回路に供給されるんですね。

この2つの異なる電圧を同時に供給するために、4ピンコネクタが設計されたというわけです！

GND（グランド）が2本あるのはなぜ？

「なんで黒い線が2本も必要なの？」って思いませんか？

実はこれ、電流の安定供給と安全性のためなんですよ！

HDDのモーターは起動時に大きな電流が流れるため、GND線を2本にすることで電流の経路を確保し、電圧降下を防いでいるんです。

また、接触不良が起きた場合のバックアップとしての役割も果たしているんですね。

色分けされた配線の意味

配線が色分けされているのには、ちゃんと理由があります！

• 黄色線：業界標準で+12Vを示す色
• 黒色線：グランド（GND）を示す色
• 赤色線：+5Vを示す色

この色分けルールは、PC用電源の世界ではATX規格として標準化されているんですよ。

ですから、メーカーが異なっても基本的に同じ色の配線が同じ電圧を示すようになっているんですね！

向きを間違えないための工夫

驚きですよね！

実は4ピンコネクタには、逆向きに差し込めないような仕組みが施されているんです。

コネクタの片側にわずかな面取り（斜め加工）があって、正しい向きでしか入らないようになっているんですよ。

これは「キー形状」と呼ばれる誤配線防止機構で、万が一逆向きに差し込もうとしても物理的に入らないんですね。

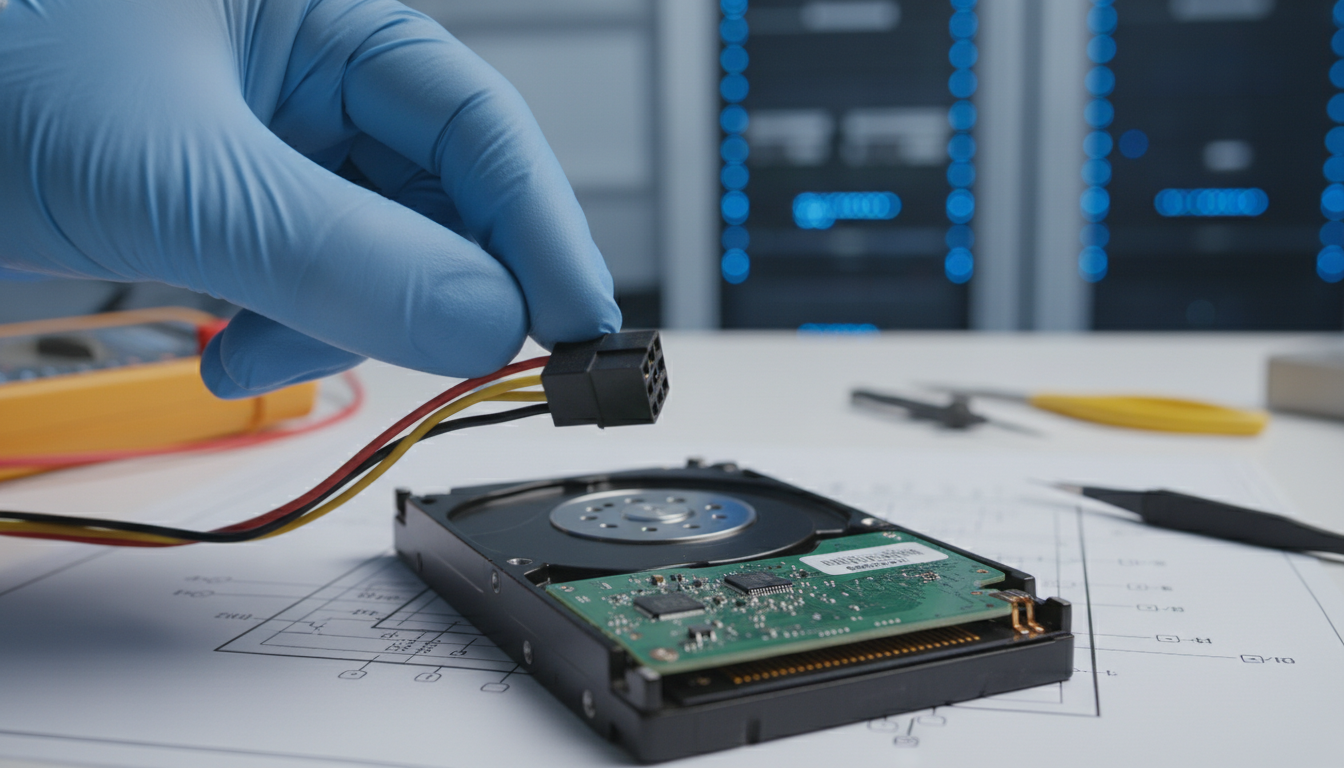

実際の使用例を見てみましょう！

IDE（PATA）HDDでの使われ方

IDE接続（別名PATA）のHDDは、懐かしい方も多いのではないでしょうか？

これらのドライブは、データ転送用の幅広いリボンケーブルと、この4ピン電源コネクタの組み合わせで動作していたんです。

光学ドライブ（CD-ROMやDVDドライブ）も同様に、この4ピン電源コネクタから電源供給を受けていましたね！

当時のPC内部では、この白い4ピンコネクタが何本も電源ユニットから伸びていて、複数のドライブやデバイスに電源を供給していたんですよ。

SATA HDDでの使われ方（過渡期の話）

なんと、SATA規格が登場した初期には、ちょっと面白い状況があったんです！

一部のSATA HDDには、SATA電源コネクタ（15ピン）と4ピン電源コネクタの両方が装備されていたモデルがあったんですよ。

これは「古い電源ユニットでも新しいSATA HDDを使えるように」という配慮だったんですね。

ただし！ここで重要な注意点があります。

両方のコネクタを同時に接続してはいけません！

メーカーからも「両方を同時に接続すると、ドライブの損傷を引き起こす場合があります」という警告が出されているんです。

どちらか一方だけを接続すればOKなので、覚えておいてくださいね！

ケースファンやその他デバイスでの活用

実は4ピン電源コネクタって、HDDだけじゃないんですよ！

以下のようなデバイスでも広く使われているんです。

• ケースファン：12Vファンの電源として
• ファンコントローラー：複数のファンを制御する装置
• LED照明：ケース内イルミネーション用
• 旧型の拡張カード：追加電源が必要なカード類

特にケースファンでは、+12Vラインだけを使用して回転させることが多いんですね。

汎用性が高いコネクタだからこそ、今でも様々な場面で活躍しているんですよ！

変換ケーブルを使った活用方法

「古い電源ユニットにSATA電源コネクタが足りない！」

そんな時に大活躍するのが、4ピン → SATA電源変換ケーブルなんです！

この変換ケーブルは、4ピンコネクタのオス側を電源ユニットに接続し、SATA電源15ピンのメス側をHDD/SSDに接続することで、古い電源でも新しいドライブが使えるようになるんですよ。

ただし、ここで知っておきたいポイントがあります。

4ピン電源コネクタには+3.3Vのラインがないんです。

SATA電源規格では本来3.3V/5V/12Vの3系統がありますが、変換ケーブルでは3.3Vラインは供給されません。

でも大丈夫！

多くのSATA HDD/SSDは3.3Vラインを使用しない設計になっているので、実用上は問題なく動作するんですね！

自作PCでの注意点

自作PCを組む時や、延長ケーブルを自作する際には、ピンアサインの間違いは絶対に避けたいところです！

もし+12Vと+5Vを逆に配線してしまったら、どうなると思いますか？

なんと、接続した瞬間にHDDや基板が破損してしまう可能性があるんです！

ですから、配線作業をする際は以下の点を必ず確認してくださいね。

• 配線の色（黄・黒・黒・赤）を必ず確認する
• コネクタの向き（面取り形状）を確認する
• テスターで電圧を測定してから接続する
• 不安な場合は市販品の変換ケーブルを使用する

SATA電源との違いも理解しておきましょう

4ピン電源は「レガシー」扱いに

時代は進んでいるんですよ！

現在の主流はSATA電源コネクタ（15ピン）なんです。

4ピン電源コネクタは「レガシー（旧世代）」という位置づけになっていて、最新のPC電源ユニットでも搭載数が減ってきているんですね。

SATA電源コネクタは、薄型でスマートな形状をしていて、データケーブルと並べて配置しやすい設計になっているんですよ！

供給電圧の違い

ここが大きな違いなんです！

SATA電源の方がより多くの電圧オプションと、より安定した電流供給能力を持っているんですね！

まとめ：4ピン電源のピンアサインを正しく理解しよう

それでは、この記事の内容をまとめていきますね！

HDD用4ピン電源コネクタのピンアサインは、黄色線（+12V）、黒色線2本（GND）、赤色線（+5V）という配置になっています。

この配置は業界標準として確立されていて、色分けされた配線が安全な接続をサポートしてくれているんですよ。

向きの判断は、コネクタの面取り形状（キー形状）で行い、物理的に逆向きには挿さらない仕組みになっているんですね。

現在はSATA電源（15ピン）が主流となり、4ピン電源はレガシー扱いになっていますが、変換ケーブルを使えば今でも十分活用できるんです！

ただし、重要な注意点として以下を忘れないでください。

• SATA電源と4ピン電源の両方がある場合は、同時接続しない
• ピンアサインを間違えると機器破損のリスクがある
• 自作する場合は必ず配線の色と位置を確認する
• 不安な場合は市販の変換ケーブルを使用する

さあ、安全に電源接続してみましょう！

いかがでしたか？

4ピン電源コネクタのピンアサインについて、理解が深まったのではないでしょうか？

「古いHDDを再利用したい」「変換ケーブルを使ってみたい」そんなあなたは、この記事で学んだ知識を活かして、安全に作業を進めてみてくださいね！

特に初めて接続する時は、配線の色をもう一度確認してから接続すると安心ですよ。

レガシー機器だからこそ、正しい知識を持って大切に扱うことで、まだまだ活躍してくれるはずです！

あなたのPC環境が、より快適になることを願っています！
