「なんか黄色い小さなコネクタが電子機器についてるけど、これって一体なんだろう？」と思ったことはありませんか？
ドローンを組み立てようとしたとき、RCカーのバッテリーを交換しようとしたとき、あるいはポータブル電源を買ったときに、見慣れない黄色いコネクタを目にする機会、意外と多いですよね。

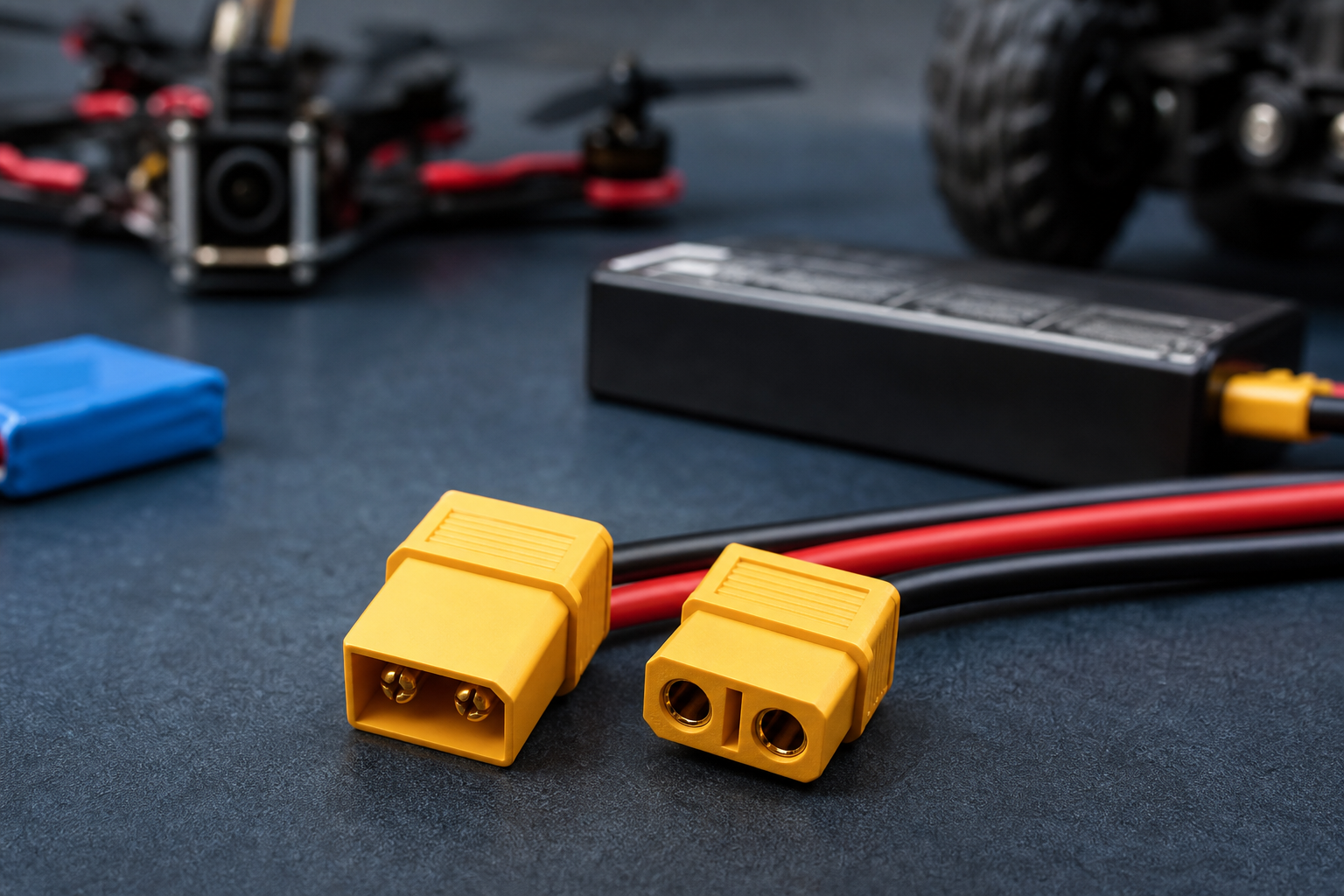

そのコネクタ、もしかして「XT60」じゃないでしょうか？
実は、XT60コネクタはドローンやRCホビー界では事実上の標準コネクタとして広く使われている、知る人ぞ知るすごいパーツなんですよ！
この記事では、XT60コネクタの基本的な仕組みから、使われる場面、メリット・デメリット、さらにXT90との違いまでをわかりやすく解説します。
読み終わる頃には、XT60コネクタのことがすっかり理解できて、自分のプロジェクトに活かせるようになるはずです！ぜひ最後まで読んでみてください。

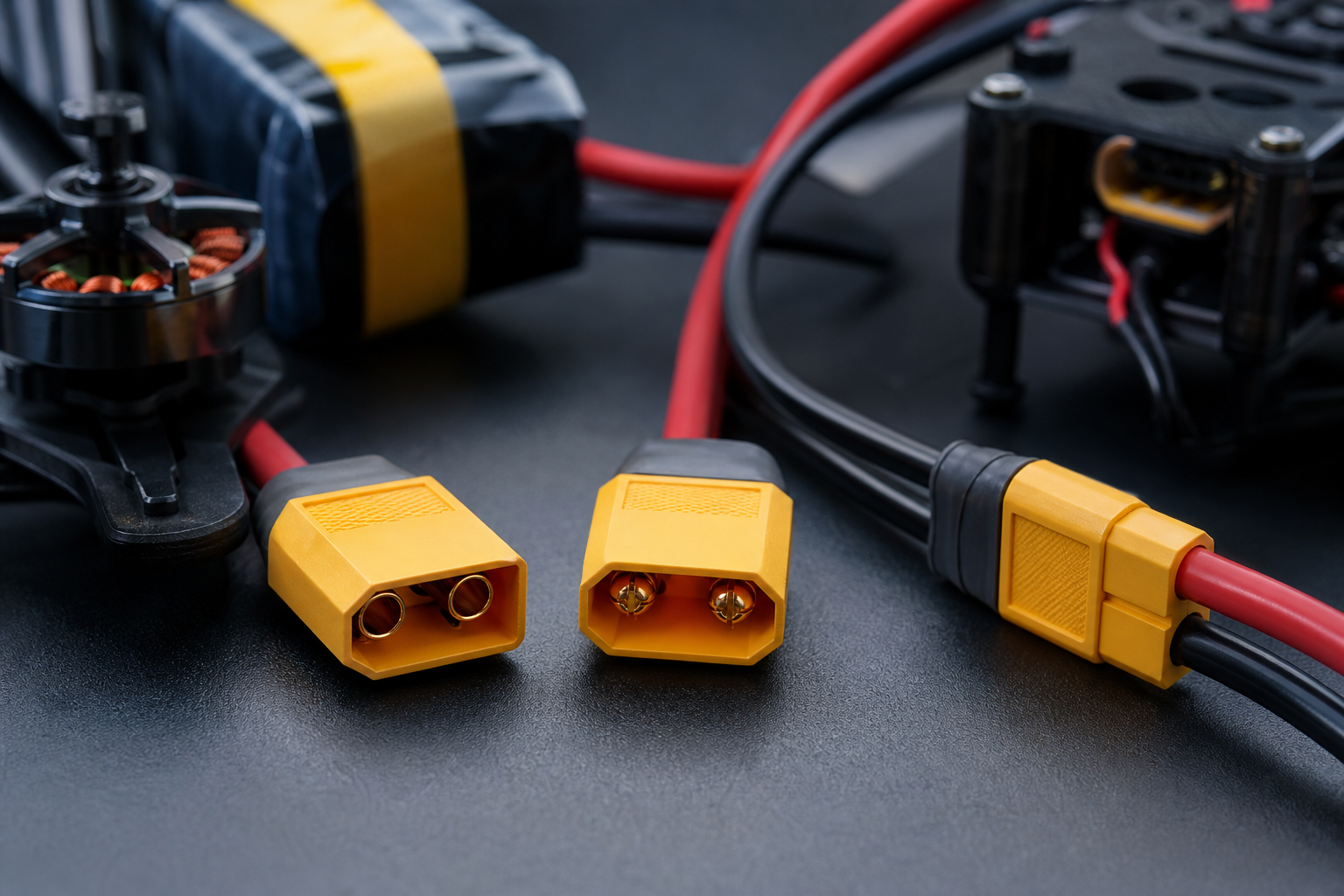

XT60コネクタとは？一言で言うとこんなコネクタです
XT60コネクタを一言で表すと、「高電流を安全・確実に流すために設計されたDC電源用の2ピンコネクタ」です。
連続で約60Aクラスの電流を扱えるとされており、バッテリーからモーターやコントローラ、各種電源機器へ電力を供給するために使われています。
見た目は黄色（または黒）の小さなプラスチック製ボディに、金属製の端子が2本収まったシンプルな構造ですが、その性能は非常に優れているんですよ！
名前の「60」は、おおよその連続電流定格（60A）に由来する命名とされています。
ただし、実際に安全に使える連続電流は周囲の温度や放熱条件、ケーブルの太さによって変わり、30〜40A程度を推奨するケースもあるとされています。
使う際は必ずメーカーの仕様を確認するようにしてくださいね！

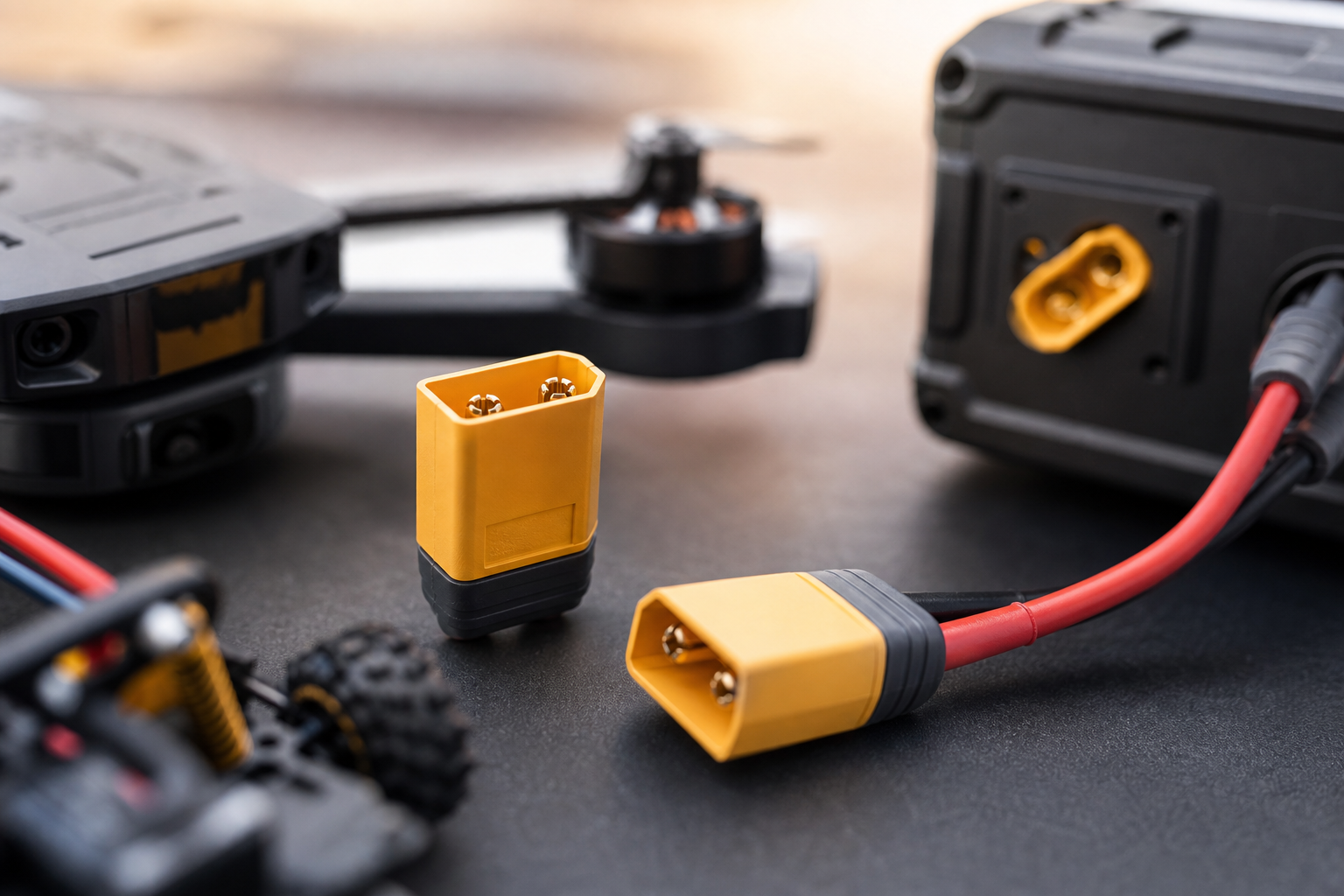

なぜXT60コネクタがこれほど広く使われているの？
XT60コネクタが多くの分野で使われている理由は、その設計の優秀さにあります。
具体的にどんな特徴があるのか、詳しく見ていきましょう！
構造と素材がしっかりしている
まず、XT60コネクタの構造と素材についてご紹介しますね。
接点部分：金メッキ黄銅
XT60コネクタの接点には、金メッキを施した黄銅などの導電性金属が使われているとされています。
金メッキにより接触抵抗が低く保たれ、安定した電力供給が可能になっているんですよ。
接点径は約3.5mmとされており、コンパクトながらしっかりと電流を流せる設計です。
ハウジング：難燃性ナイロン
コネクタを包むハウジング（外側のケース部分）には、難燃性ナイロンやポリアミドが使用されているとされています。
UL94V-0等級という高い難燃性基準を満たす素材を採用しているため、万が一発熱が起きても燃え広がりにくい構造になっているんですね。
高電流を扱うコネクタだからこそ、こういった安全設計はとても大切ですよね！
電気的なスペックが優秀
XT60コネクタの電気的な性能も注目ポイントですよ！
- 連続電流定格：約60A（とされています）
- ピーク電流：120〜180A程度（配線ゲージによる）とされています
- 対応電圧：低圧DC用途で80V程度が一般的とされています
- コネクタサイズ（オス側）：約21.6 × 15.7 × 8.4mm
このスペックを見るだけで、いかに高性能なコネクタかがわかりますよね！
ドローンやRCカーのような、瞬間的に大電流が流れる用途にぴったりの設計になっています。
XT60コネクタの4つのメリット
XT60コネクタが愛される理由は、いくつかの明確なメリットがあるからです。
ひとつずつ確認してみましょう！
メリット①：高電流なのにコンパクト
60Aクラスの大電流を流せるのに、手のひらにすっぽり収まるほど小さいのが最大の魅力の一つです。
ドローンやRCカーのような「軽くてコンパクトにしたい」機器にとって、この小ささはとても重要なんですよね！
メリット②：接続が確実で抜けにくい
スナップフィット構造によって、一度接続するとしっかりロックされます。
振動の多いRCカーやドローンでも接続が外れにくいのは、実際に使っている方にとって安心感が大きいポイントですよね！
メリット③：誤接続しにくい極性設計
オス・メスの形状がキー付きになっていて、プラスとマイナスを逆に差し込もうとしても入らない構造になっています。
高電流を扱うコネクタで逆接続は大きな事故につながりかねないので、この設計はとても安心ですよね！
メリット④：DIYやハンダ付けがしやすい
端子部分がハンダ付けしやすい形状になっており、根元にシュリンクチューブ（熱収縮チューブ）を通すスペースも確保されています。
自作・改造派の方にとっては、ショート防止も含めてDIYしやすい設計はとてもありがたいですよね！
知っておきたいデメリットと注意点
もちろん、XT60コネクタにも注意すべき点はあります。
使う前にしっかり把握しておきましょう！
- 大電流すぎる用途にはXT90などが必要：連続60Aを超えるような用途や電動バイクなどの高電力システムでは、XT60では対応しきれない場合があります。
- メーカーによって定格が異なる：あるメーカーでは30A定格として販売しているケースもあるとされており、安価なコピー品では材質や安全性が劣る可能性もあります。信頼できるメーカーの製品を選ぶことが大切ですよ！
- ハンダ付けは丁寧に：高電流が流れるため、ハンダ不良や被覆不足は発熱やショートの原因になります。シュリンクチューブで端子を完全に覆うことが推奨されています。

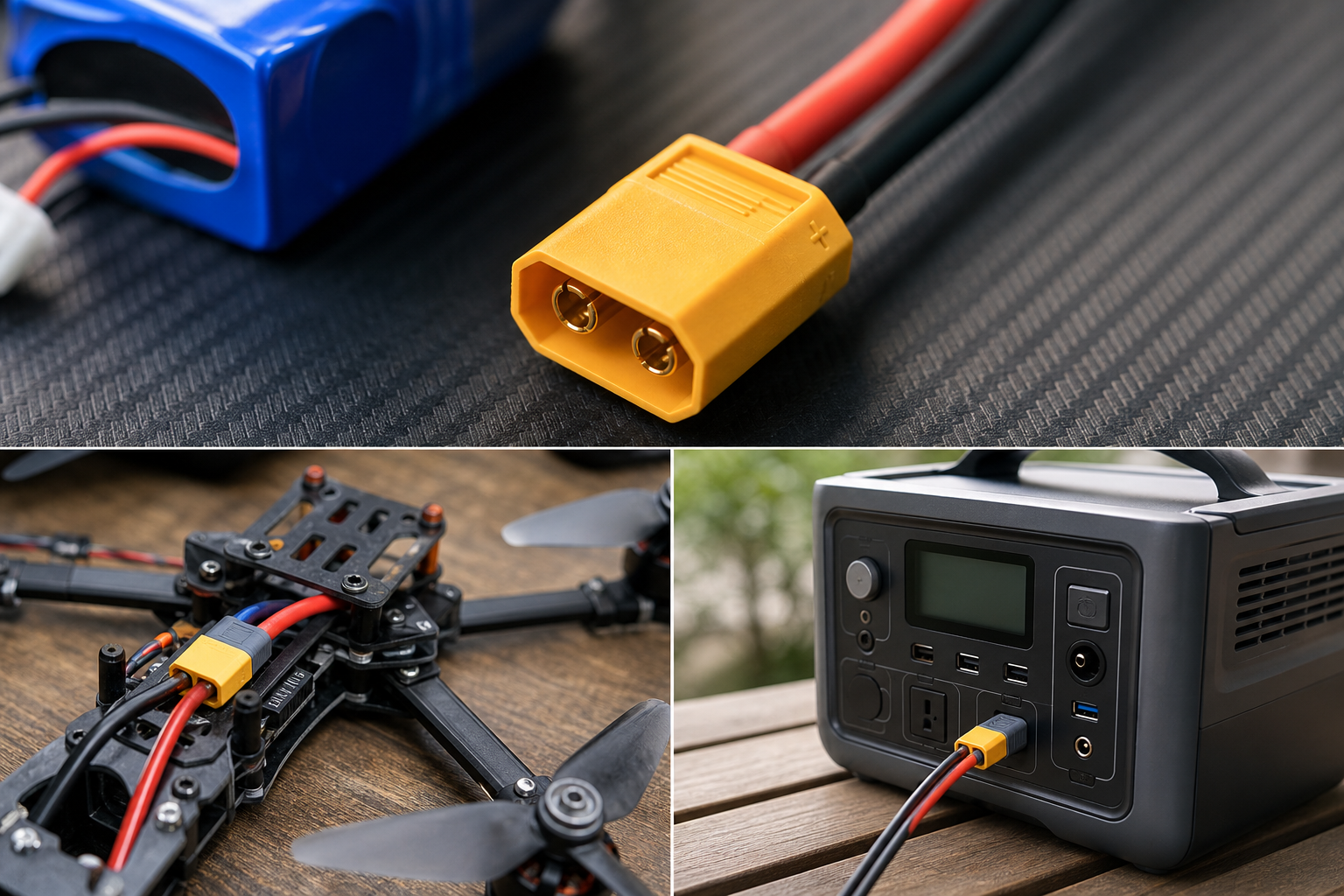

XT60コネクタが実際に使われている場面を3つご紹介！
「なんとなくわかったけど、実際にどんな場面で使うの？」と思っている方も多いのではないでしょうか。
ここでは、XT60コネクタが実際に活躍している具体的なシーンを3つご紹介しますね！
具体例①：ドローン・FPV機のバッテリー接続
XT60コネクタが最も広く知られているのが、ドローンやFPV（一人称視点）機への活用です。
4〜6Sのリポバッテリー（14.8〜22.2V）とESC（電子スピードコントローラ）やフライトコントローラを接続する電源端子として、XT60はほぼ標準的に使われています。
実は、FPVドローンや空撮ドローンのビルド（自作）記事やパーツレビューでは、XT60コネクタが「使って当然のもの」として前提に語られるほど普及しているんですよ！
「黄色い2ピン＝XT60」という認識がドローン界では定着していると言っても過言ではないですね。
具体例②：RCカー・ラジコンのバッテリー端子
RCカーやラジコンヘリ、模型飛行機などのRCホビー分野でも、XT60コネクタは急速に広まっています。
バッテリーパックとESCを接続する端子として採用されるケースが増えており、趣味で楽しむRCユーザーの方にとってはすでにお馴染みのコネクタになっているんですよね！
走行中の振動や衝撃でも抜けにくいスナップフィット構造は、RCカーのようにハードな使い方をする場面でも大いに力を発揮しています。
具体例③：ポータブル電源・ソーラーパネルの入力端子
最近注目度が高まっているのが、ポータブル電源やソーラーパネルへの活用です！
キャンプや防災用途で人気のポータブル電源のソーラー入力用端子として、XT60またはその派生規格であるXT60iを採用する製品が増えているとされています。
また、MC4（ソーラーパネルでよく使われるコネクタ）からXT60に変換するケーブルも市販されており、家庭用ソーラーパネルとポータブル電源を手軽に接続できるようになっています。
アウトドア好きな方や、自宅での省エネ・節電に関心がある方にとっても、XT60コネクタはますます身近な存在になっていきそうですよね！
XT60・XT60i・XT90の違いって何？
XT60コネクタには派生規格もあるので、違いを整理しておきましょう。
「どれを選べばいいの？」と迷っている方はぜひ参考にしてみてください！
XT60とXT90の違い
- XT60：コンパクトで中電力向け。60Aクラスの電流に対応。ドローンや模型、RCホビー向けとして最も普及しています。
- XT90：端子径が太く、より低抵抗で90Aクラス以上の高電流に対応。電動バイクや高出力システムなど、より大きなパワーが必要な用途に向いています。
RC・ドローン界隈では、XT60とXT90を用途によって使い分けることが一般化しています。
選ぶポイントとしては「必要な電流容量」「コネクタのサイズ」「価格」「入手しやすさ」あたりを比較して決めると良いとされていますよ！
XT60iとは？
XT60をベースに、スマート機能や安全機能を追加した派生規格が「XT60i」などと呼ばれています。
誤接続防止・極性保護・スマート認証などの機能をうたう次世代コネクタとして、ポータブル電源メーカーが採用しつつある注目の規格です。
従来のXT60よりも安全性・利便性が向上しているとされており、特にポータブル電源市場での広がりが期待されていますよ！
まとめ：XT60コネクタはこんなコネクタです
改めて、XT60コネクタについて整理しておきますね！
- XT60コネクタは、約60Aクラスの高電流を安全・確実に流せるDC電源用2ピンコネクタです。
- ドローン・RCカー・電動自転車・ポータブル電源など、幅広い分野で活用されています。
- コンパクト・抜けにくい・誤接続しにくい・DIYしやすいという4つのメリットが人気の理由です。
- 大電流すぎる用途にはXT90、スマート機能が必要な場面にはXT60iといった使い分けが重要です。
- 安価なコピー品に注意し、信頼できるメーカーの製品を選ぶことが安全への第一歩です。
XT60コネクタは、一見地味な存在に見えますが、ドローンやRCホビーの世界では「なくてはならない縁の下の力持ち」とも言える存在なんですよね。
知れば知るほど、その設計の巧みさに驚かされます！
XT60コネクタについて気になっている方、ドローンやRCカーを始めようとしている方、ポータブル電源のソーラー接続を考えている方は、ぜひXT60コネクタの特性をしっかり理解した上で活用してみてくださいね。
正しい知識を持って使えば、安全で快適な電気ライフがきっと実現できますよ！
まずは信頼できるメーカーのXT60コネクタを一つ手に取ってみることから始めてみましょう！
